Kútové zváranie je bežnou a nevyhnutnou zváracou technikou používanou v rôznych priemyselných odvetviach, od automobilovej výroby až po stavebníctvo. Pokiaľ ide o dosiahnutie vysokej kvality kútových zvarov, zvárací stroj DC Pulse TIG môže zmeniť hru. Ako dodávateľ jednosmerných pulzných TIG zváracích strojov som tu, aby som sa podelil o niektoré hlboké znalosti o tom, ako používať tento stroj na kútové zváranie.
Pochopenie základov pulzného zvárania TIG DC
Jednosmerné pulzné zváranie TIG (volfrámový inertný plyn) je proces, ktorý používa na vytvorenie zvaru nekonzumovateľnú volfrámovú elektródu. Aspekt "DC Pulse" znamená, že zvárací prúd sa strieda medzi vysokým špičkovým prúdom a nízkym prúdom pozadia. Táto pulzujúca činnosť ponúka niekoľko výhod pre kútové zváranie, ako je lepšia kontrola prívodu tepla, znížené skreslenie a zlepšený vzhľad guľôčky.
Príprava pred zváraním
1. Výber správneho stroja

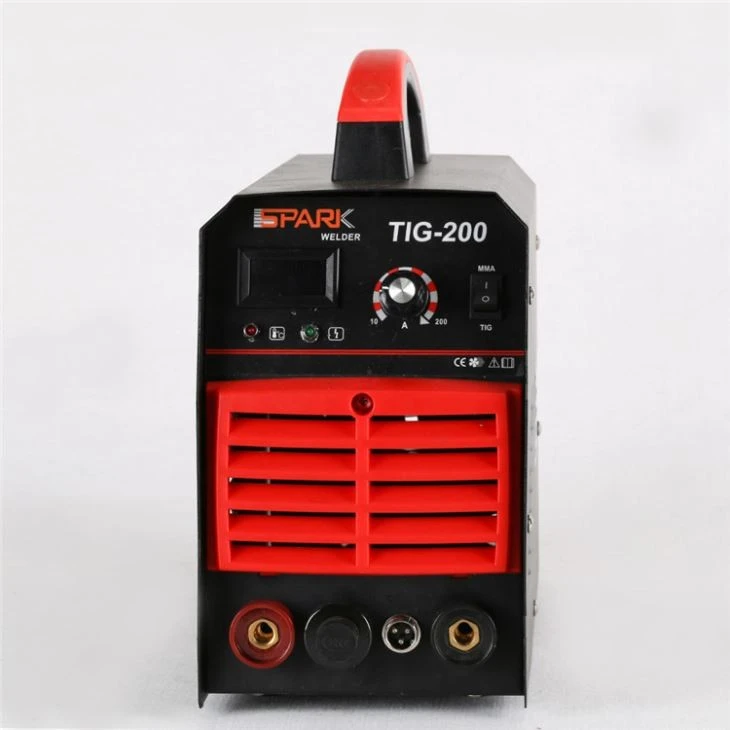

Ponúkame rad DC pulzných TIG zváracích strojov, ktoré vyhovujú rôznym potrebám. Napríklad,DC jednofázový zvárací stroj TIGje ideálny pre projekty malého rozsahu a domáce dielne, pričomAC/DC TIG na zváranie hliníkaje určený pre zložitejšie práce s hliníkom. TheDizajn plastových panelov Populárny zvárací stroj TIGspája funkčnosť s atraktívnym dizajnom, vďaka čomu je obľúbenou voľbou medzi zváračmi.
2. Výber správnej volfrámovej elektródy
Typ volfrámovej elektródy, ktorý si vyberiete, závisí od materiálu, ktorý zvárate. Pre väčšinu aplikácií kútového zvárania ocele je dobrou voľbou 2% thoriovaná alebo 2% cerovaná volfrámová elektróda. Tieto elektródy ponúkajú dobrý štart oblúka a stabilitu.
3. Výber prídavného kovu
Prídavný kov by sa mal zhodovať so základným kovom, ktorý sa má zvárať. Napríklad, ak zvárate mäkkú oceľ, je vhodná prídavná tyč z mäkkej ocele. Priemer plniacej tyče by sa mal zvoliť na základe hrúbky spájaných materiálov.
4. Čistenie obrobku
Rozhodujúce je správne čistenie obrobku. Akékoľvek nečistoty, olej, hrdza alebo oxidy na povrchu môžu spôsobiť chyby vo zvare. Na čistenie zváracej plochy použite drôtenú kefu alebo chemický čistič.
Nastavenie DC pulzného TIG zváracieho stroja
1. Napájanie
Uistite sa, že je zváračka pripojená k vhodnému zdroju napájania. Skontrolujte požiadavky na napätie stroja a uistite sa, že napájací zdroj poskytuje potrebnú intenzitu prúdu.
2. Zásobovanie plynom
TIG zváranie vyžaduje ochranný plyn na ochranu zvarového kúpeľa pred atmosférickou kontamináciou. Argón je najbežnejšie používaný plyn na zváranie DC TIG. Pripojte plynovú fľašu k zváračke a nastavte prietok plynu podľa odporúčaní výrobcu.
3. Parametre zvárania
- Špičkový prúd: Toto je fáza vysokého prúdu impulzu. Je zodpovedný za roztavenie základného kovu a plniacej tyče. Špičkový prúd by mal byť nastavený na základe hrúbky zváraných materiálov. Hrubšie materiály vyžadujú vyššie špičkové prúdy.
- Prúd pozadia: Prúd pozadia udržuje oblúk stabilný medzi impulzmi. Zvyčajne sa nastavuje na nižšiu hodnotu, zvyčajne okolo 10 - 20% špičkového prúdu.
- Pulzná frekvencia: Frekvencia impulzov určuje, koľkokrát prúd pulzuje za sekundu. Vyššia frekvencia môže mať za následok jemnejšiu zvarovú húsenicu, ale môže byť tiež náročnejšia na ovládanie. Pre kútové zváranie je často dobrým východiskovým bodom frekvencia medzi 1 - 10 Hz.
- Trvanie pulzu: Toto je čas, počas ktorého sa špičkový prúd aplikuje počas každého impulzu. Zvyčajne sa vyjadruje ako percento celkového pulzového cyklu. Dlhšie trvanie impulzu znamená väčší prívod tepla do zvaru.
Vykonávanie kútového zvaru
1. Príprava kĺbov
Pre kútové zvary je spoj typicky rohový spoj alebo preplátovaný spoj. Uistite sa, že okraje materiálov sú správne zarovnané a navzájom zovreté, aby sa zabránilo pohybu počas zvárania.
2. Spustenie oblúka
Ak chcete spustiť oblúk, držte volfrámovú elektródu asi 1/8 palca nad obrobkom. Na spustenie oblúka použite funkciu vysokofrekvenčného štartu zváracieho stroja. Po vytvorení oblúka môžete podľa potreby upraviť parametre zvárania.
3. Pridanie plniacej tyče
Pri pohybe horáka pozdĺž spoja zasuňte plniacu tyč do prednej hrany zvarového kúpeľa. Plniaca tyč by mala byť roztavená teplom oblúka a zabudovaná do zvarového kúpeľa. Pri pridávaní plniacej tyče udržujte konzistentnú rýchlosť a uhol, aby ste zaistili rovnomernú húsenicu zvaru.
4. Technika zvárania
- Cestovná rýchlosť: Rýchlosť pojazdu je rýchlosť, ktorou pohybujete horákom pozdĺž spoja. Príliš nízka rýchlosť pojazdu môže viesť k nadmernému prívodu tepla a širokej, nerovnomernej húsenici zvaru. Príliš vysoká rýchlosť pojazdu môže spôsobiť neúplné spojenie a slabý zvar.
- Uhol horáka: Horák by mal byť držaný v uhle asi 70 - 80 stupňov k obrobku. Tento uhol pomáha nasmerovať teplo a ochranný plyn na zvarový kúpeľ.
Monitorovanie a kontrola kvality
1. Vizuálna kontrola
Počas zvárania nepretržite sledujte zvarovú húštičku, či neobsahuje známky defektov, ako je pórovitosť, praskliny alebo nedostatok tavenia. Ak spozorujete akékoľvek problémy, okamžite zastavte zváranie a vykonajte potrebné úpravy parametrov zvárania alebo techniky.
2. Kontrola po zvare
Po vychladnutí zvaru vykonajte podrobnejšiu kontrolu. Na kontrolu vnútorných defektov použite lupu alebo nedeštruktívnu testovaciu metódu, ako je kontrola penetrantu farbiva.
Riešenie problémov
1. Pórovitosť
Pórovitosť vo zvare môže byť spôsobená niekoľkými faktormi, vrátane nesprávneho plynového krytia, špinavého obrobku alebo nesprávnych parametrov zvárania. Skontrolujte prietok plynu, dôkladne vyčistite obrobok a v prípade potreby upravte parametre zvárania.
2. Trhliny
Trhliny sa môžu vyskytnúť v dôsledku nadmerného tepelného výkonu, rýchleho ochladzovania alebo nesprávnej konštrukcie spoja. Znížte špičkový prúd, spomalte rýchlosť jazdy a zabezpečte správnu prípravu spoja, aby ste predišli prasklinám.
3. Nedostatok fúzie
Nedostatok fúzie môže byť spôsobený nedostatočným príkonom tepla alebo nesprávnym uhlom horáka. Zvýšte špičkový prúd alebo upravte uhol horáka, aby ste sa uistili, že základný kov a výplňová tyč sú správne roztavené a spojené dohromady.
Záver
Použitie jednosmerného pulzného TIG zváracieho stroja na kútové zváranie vyžaduje kombináciu správnej prípravy, správneho nastavenia stroja a kvalifikovanej zváracej techniky. Dodržiavaním krokov uvedených v tomto blogu môžete dosiahnuť vysokú kvalitu kútových zvarov. Ako dodávateľ zváracích strojov DC Pulse TIG sme odhodlaní poskytovať vám tie najlepšie produkty a podporu. Ak máte akékoľvek otázky alebo máte záujem o kúpu našich zváracích strojov, neváhajte nás kontaktovať kvôli obstarávaniu a ďalšej diskusii.
Referencie
- Welding Handbook, American Welding Society
- Sprievodca zváraním TIG, Lincoln Electric
- Návod na zváranie DC Pulse TIG, dokumentácia výrobcu
